KSEMC

Najważniejsze informacje

Kontener Serwerowy Szczelny Elektromagnetycznie WT-XI.B1 (KSEMC) został opracowany z myślą o spełnieniu wymagań kompatybilności elektromagnetycznej określonych w normach obronnych NO-06-A200 oraz NO-06-A201:2009/A1:2018 (kategoria B, klasa B1). Konstrukcja umożliwia bezpieczne przetwarzanie informacji niejawnych o klauzuli TAJNE/NATO SECRET.

Obudowa zapewnia odporność na oddziaływanie czynników środowiskowych zgodnie z normą NO-06-A105, przy parametrach określonych w NO-06-A103 dla grupy N.14-UZ-II-A.

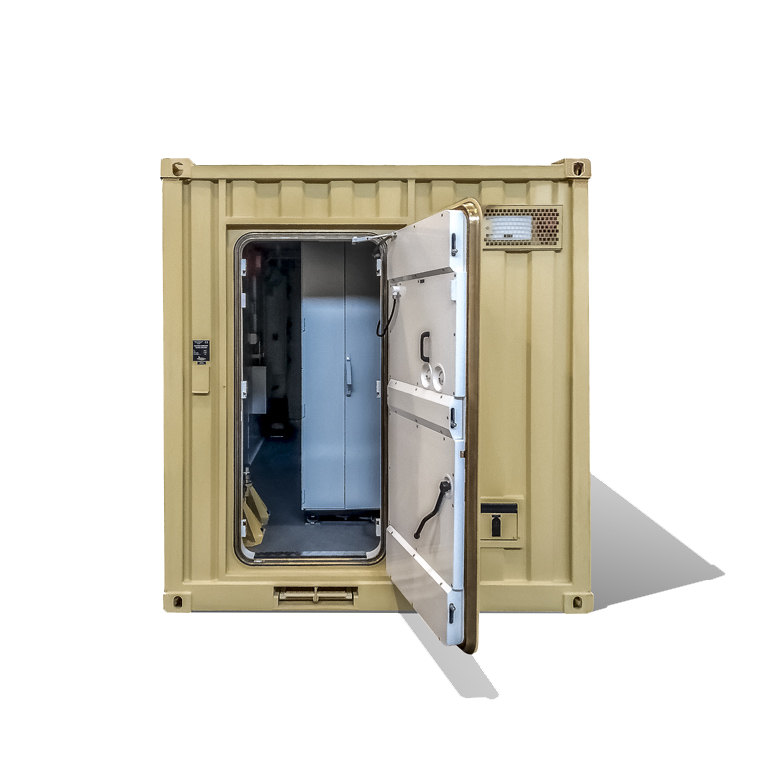

Bazę konstrukcyjną stanowi standardowy kontener 20-stopowy typu 1C wykonany według PN-ISO 668:1999.

Wewnątrz zastosowano instalację oświetleniową zapewniającą natężenie zgodne z PN-EN 12464-1:2012. Dodatkowo przewidziano oświetlenie OPL w kolorze niebieskim, uruchamiane przełącznikiem przy drzwiach wejściowych.

Kontener KSEMC składa się z dwóch wydzielonych stref:

Przedział serwerowy o szczelności elektromagnetycznej, umożliwiający m.in.:

• montaż urządzeń teleinformatycznych w czterech szafach RACK 42U,
• zastosowanie niezależnego systemu chłodzenia dla każdej szafy, niezależnego od przestrzeni przedziału.

Przedział techniczny, wyposażony w urządzenia wspierające pracę części serwerowej, w tym:

• autonomiczny system klimatyzacji zdolny do obniżenia temperatury w miejscach instalacji urządzeń o min. 25–28 °C przy temperaturze zewnętrznej do +50 °C w czasie nieprzekraczającym 60 minut,
• układ wentylacji nawiewnej o wydajności co najmniej 200 m³/h,
• moduł osuszacza,
• tablicę przyłącza zasilania z filtrami EMC,

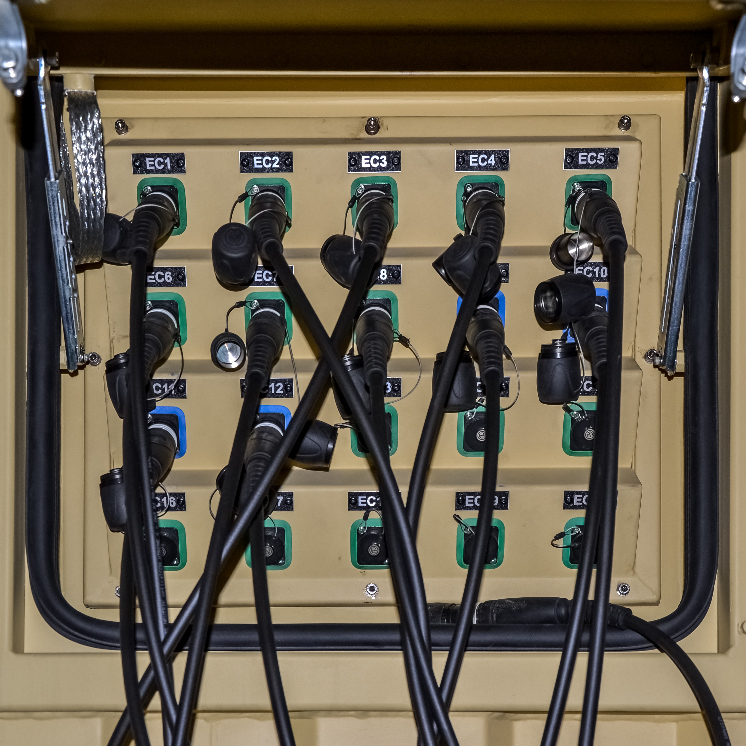

• tablice wyjściowe liniowe BLACK i RED z przygotowanymi otworami technologicznymi pod gniazda i przyłącza (2 komplety, konfiguracja wg wymagań zamawiającego),
• system zabezpieczenia przedziału serwerowego obejmujący sygnalizację antywłamaniową i przeciwpożarową, w skład którego wchodzą m.in.:
  • centralka alarmowa,
  • kontaktrony drzwiowe i przy wyłazie ewakuacyjnym,
  • czujki ruchu, dymu oraz CO₂,
  • czujnik wibracyjny,
  • klawiatura szyfrowa,
  • zewnętrzny sygnalizator dźwiękowy i wizualny wykonany zgodnie z NO-04-A004.

W przedziale serwerowym przewidziano wyłaz ewakuacyjny umożliwiający opuszczenie kontenera w sytuacji awaryjnej, gdy wyjście główne jest niedostępne.

Powłoki malarskie wykonano w kamuflażu spełniającym wymagania NO-10-A800:2007. Wewnętrzne powierzchnie mają kolor biały, natomiast zewnętrzne (w wersji bez kamuflażu) mogą być wykonane w kolorze khaki zgodnie z NO-06-A104:2005 pkt 2.8.

Kontener wyposażono w wymagany sprzęt przeciwpożarowy, zamontowany w sposób zapewniający szybkie i sprawne użycie.

KSEMC przystosowano do transportu z użyciem kieszeni dla wózków widłowych oraz zaczepów do mocowania na pokładach jednostek transportowych, zgodnie z wymaganiami Polskiego Rejestru Statków (certyfikat PRS) dla roll-trailerów i pojazdów do przewozu kontenerów.

Opcjonalnie możliwy jest montaż hydraulicznego Samopoziomującego Układu Podnoszenia Kontenera (SUPK), umożliwiającego samodzielny załadunek i rozładunek bez użycia dźwigu.

Konstrukcja pozwala na dowolną aranżację wnętrza oraz integrację systemów łączności i teleinformatyki zapewniających przetwarzanie informacji niejawnych i wielosystemową komunikację przewodową oraz bezprzewodową.

Dla kontenera w opisanej konfiguracji uzyskano Certyfikat Ochrony Elektromagnetycznej wydany przez Służbę Kontrwywiadu Wojskowego.
