Zdolności operacyjne
W zależności od zastosowanej konfiguracji wyposażenia i systemów antenowych PEX CZATA umożliwia:
- szerokopasmowe monitorowanie widma radiowego oraz wykrywanie występujących w nim emisji,
- przechwytywanie i analizę sygnałów komunikacyjnych na potrzeby rozpoznania radioelektronicznego;
- wykrywanie i lokalizację źródeł emisji, w tym nieautoryzowanych nadajników, sygnałów mogących stanowić zagrożenie oraz aktywności związanej z bezzałogowymi statkami powietrznymi,
- realizację zadań mobilnej stacji rozpoznania radiowego;
- integrację systemów radiokomunikacyjnych oraz realizację funkcji szerokopasmowego węzła łączności;
- w konfiguracji z odpowiednim systemem antenowym – aktywne przeciwdziałanie radioelektroniczne, obejmujące zakłócanie nieautoryzowanej lub wrogiej komunikacji radiowej oraz przeciwdziałanie bezzałogowym statkom powietrznym poprzez oddziaływanie na ich kanały łączności lub sygnały nawigacji satelitarnej.
Ochrona elektromagnetyczna i bezpieczeństwo informacji
Szczelna elektromagnetycznie konstrukcja systemu zapewnia tłumienność elektromagnetyczną na poziomie 60 dB, zgodnie z wymaganiami wskazanymi dla kategorii Bi klasy B1 według NO-06-A201:2009/A1:2018.
Zastosowane rozwiązania konstrukcyjne służą jednocześnie ochronie wrażliwych urządzeń elektronicznych przed zewnętrznymi oddziaływaniami elektromagnetycznymi EMI/RFI oraz ograniczeniu emisji elektromagnetycznych generowanych przez urządzenia znajdujące się wewnątrz systemu. Rozwiązanie zapewnia ochronę przed inwigilacją elektromagnetyczną typu TEMPEST, ograniczając możliwość przechwycenia informacji poprzez emisje ujawniające, oraz uwzględnia ochronę przed impulsem elektromagnetycznym EMP.
Kompatybilność elektromagnetyczna urządzeń zintegrowanych z platformą, w tym układów zasilania i klimatyzacji, została uwzględniona w odniesieniu do wymagań NO-06-A200:2012 dotyczących dopuszczalnych poziomów emisji ubocznych i odporności na narażenia elektromagnetyczne.
Mobilność, autonomiczność i gotowość operacyjna

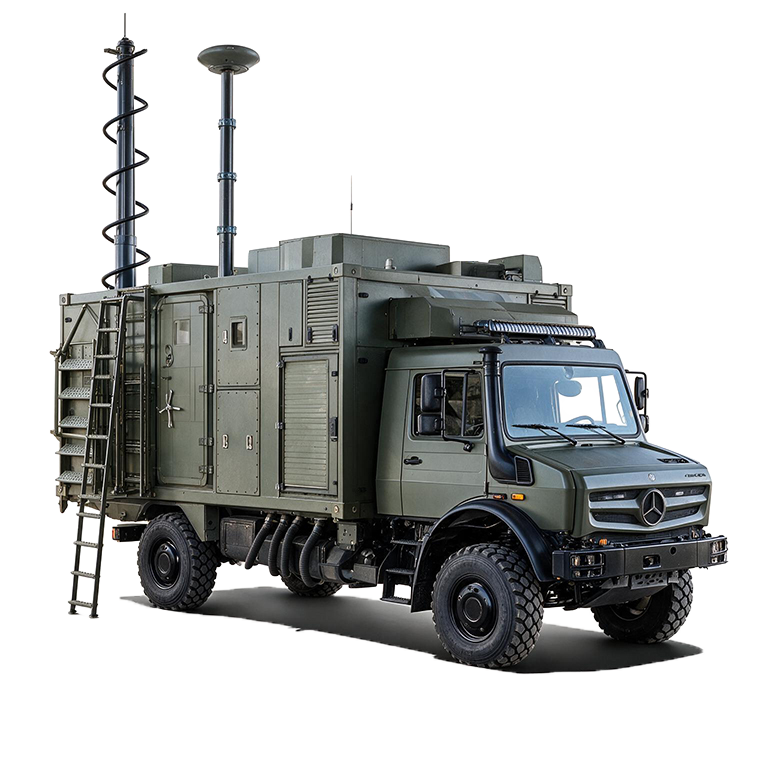

System zabudowano na bazie aluminiowego kontenera typu NATO I, przystosowanego do transportu na pojazdach wyposażonych w odpowiednią ramę podkontenerową. Konstrukcja obejmuje przedział operatorski i techniczny oraz niezależne komory systemów masztowych.
PEX CZATA wyposażono w obrotowy teleskopowy maszt antenowy o wysokości wysuwu 10,25 m, dodatkowy maszt teleskopowy 4 m oraz dachowy system obserwacji otoczenia 360°. Zintegrowana infrastruktura umożliwia stosowanie anten kierunkowych i dookólnych oraz dostosowanie konfiguracji systemu do charakteru wykonywanego zadania.
Autonomiczne zasilanie zapewnia agregat prądotwórczy 30 kW/ 35 kVA oraz układ paliwowy umożliwiający do 24 godzin nieprzerwanej pracy. System posiada również zasilanie awaryjne, klimatyzację, ogrzewanie, wentylację, monitoring wizyjny, system sygnalizacji pożarowej oraz kompletne zinformatyzowane stanowisko operatorskie.
Konstrukcja została przewidziana do eksploatacji w strefach klimatycznych A3 i B1 zgodnie z AECTP. W dokumentacji wyrobu przyjęto wymagania środowiskowe określone w NO-06-A103:2021 oraz zasady badań według NO-06-A105:2021. Zewnętrzne pokrycie maskujące zgodnie z wymaganiami NO-80-A200:2021, a naroża kontenera odpowiadają wymaganiom ISO 1161.
Innowacyjność i znaczenie operacyjne rozwiązania
Kluczową wartością PEX CZATA jest integracja w jednej mobilnej i autonomicznej platformie zdolności rozpoznania radioelektronicznego, ochrony elektromagnetycznej, bezpiecznej pracy systemów teleinformatycznych i łączności oraz możliwości aktywnego przeciwdziałania radioelektronicznego.
Modułowa architektura pozwala dostosować konfigurację antenową i funkcjonalną do rodzaju realizowanej misji – od monitorowania widma i rozpoznania emisji, przez wykrywanie i lokalizację zagrożeń, po aktywne przeciwdziałanie. Jednocześnie ekranowana konstrukcja chroni własne systemy i informacje przed oddziaływaniem oraz inwigilacją elektromagnetyczną.
Połączenie rozpoznania, ochrony, mobilności, autonomiczności i rekonfigurowalności misyjnej pozwala wykorzystywać PEX CZATA jako samodzielny element rozpoznania radioelektronicznego lub jako komponent większego systemu rozpoznania, łączności i przeciwdziałania.
PEX CZATA zapewnia zdolność prowadzenia działań w pełnym cyklu: monitorowanie – wykrycie analiza – lokalizacja – identyfikacja – ochrona przeciwdziałanie.
