Zestaw Niskiego Napięcia ZNN przeznaczony jest do rozbudowy polowych sieci energetycznych niskiego napięcia.
Sprzęt sprawdza się w różnych warunkach atmosferycznych typowych dla stref klimatu umiarkowanego i służy do zasilania urządzeń elektrycznych o napięciu znamionowym 400/230 V przy częstotliwości 50 Hz.
Kategoria: wyposażenie oświetleniowe
Najważniejsze informacje

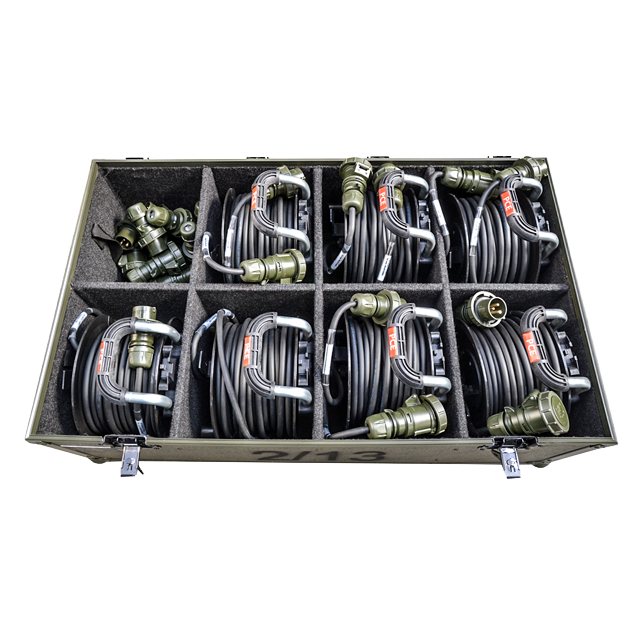

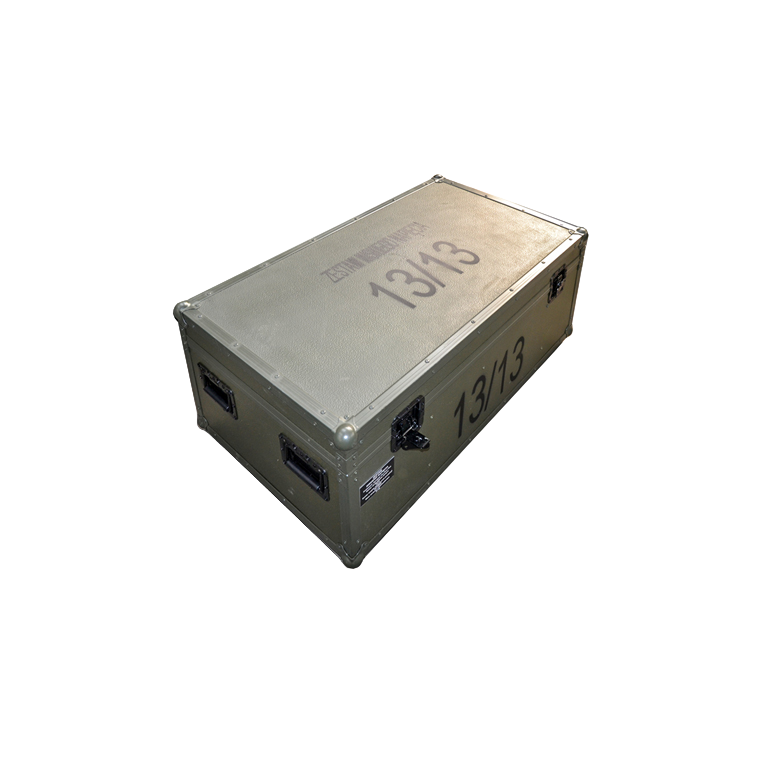

Wszystkie elementy Zestawu Niskiego Napięcia ZNN zostały rozmieszczone w trzynastu skrzyniach transportowych o jednakowych wymiarach, przy czym wnętrze każdej skrzyni jest indywidualnie dopasowane do przechowywanego osprzętu.
Waga pojedynczej skrzyni nie przekracza 82 kg, co pozwala na jej przenoszenie w dwie osoby.
ZNN służy do rozbudowy polowych linii niskiego napięcia i umożliwia zasilanie urządzeń elektrycznych napięciem 230 V / 3×400 V przy częstotliwości 50 Hz. Może współpracować zarówno ze sprzętem wojskowym, jak i powszechnego użytku, w tym z zestawami oświetleniowymi typu ZO-2, ZO-4, ZO-8, kontenerowymi elektrowniami polowymi (np. KEP 1100) oraz innymi źródłami energii elektrycznej (EŹZ) będącymi na wyposażeniu Sił Zbrojnych RP.
| Parametr [jm] | Wartość |
|---|---|
| Skrzynie transportowe [ilość] | 13 |
| Wymiary pojedynczej skrzyni [mm] | 1000 x 600 x 400 |
| Masa całkowita [kg] | 940 ± 5 |
| Napięcie znamionowe [V] | AC 3x 400V/230V |
| Częstotliwość znamionowa [Hz] | 50 |
| Wyposażenie ZNN | |
| Rozdzielnice jednofazowe RK-1 [ilość] | 20 |
| Rozdzielnice trójfazowe RK-3 [ilość] | 3 |
| Przedłużacz jednofazowy 25 m P-1/25 [ilość] | 15 |
| Przedłużacz jednofazowy 50 m P-1/50 [ilość] | 10 |
| Przedłużacz trójfazowy 50 m P-3/50 [ilość] | 3 |
| Trójnik jednofazowy na zwijaku TrZ-1 [ilość] | 9 |
| Wtyczka przenośna jednofazowa 16 A / 230 V IP67 / [ilość] | 8 |
| Gniazdo przenośne jednofazowe 16 A / 230 V IP67 [ilość] | 8 |
| Wtyczka przenośna trójfazowa 32 A / 400 V IP67 [ilość] | 4 |
| Gniazdo przenośne trójfazowe 32 A / 400 V IP67 [ilość] | 4 |
| Adapter jednofazowy PA-11 [ilość] | 2 |
| Miernik rezystancji izolacji – MIC-10 [ilość] | 1 |
| Próbnik napięcia [ilość] | 2 |
| Rękawice elektroizolacyjne [ilość] | 2 |
| Latarka LED [ilość] | 2 |
| Pokrowiec latarki [ilość] | 2 |
| Pasek nośny latarki [ilość] | 2 |
| Ładowarka do akumulatorów z 2 akumulatorkami [ilość] | 2 |
| Chlorek sodu w woreczku jednorazowego użytku 1 dm3 [ilość] | 3 |
